Tuotteiden kuvaus

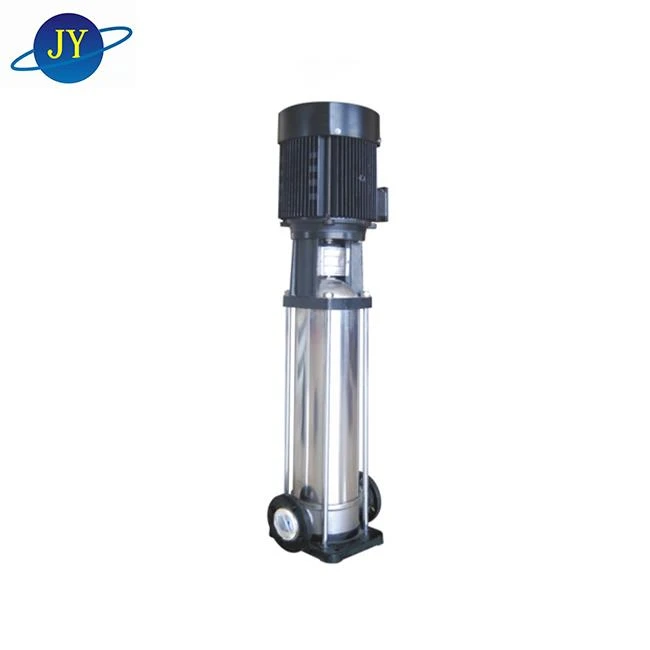

DLF -sarjan pystysuuntainen monivaiheinen keskipakopumppu hyödyntää kansainvälisesti edistyneitä nestedynamiikan suunnittelukonsepteja. Ydinkomponentit valmistetaan tarkkuusprosessien avulla, mukaan lukien leimaaminen, piirtäminen, hitsaus ja kiillotus, mikä johtaa kompaktiin kokonaisrakenteeseen ja rationaaliseen asetteluun. Pystysuuntaisella ytimellä multi - vaiheen arkkitehtuuri, pumput hyödyntävät useita sarjoihin kytkettyjä juoksupyöriä, jotka on kytketty paineen lisäämiseksi, saavuttaen korkeat pään ja suuret virtausnopeudet. Niiden modulaarinen muotoilu tarjoaa merkittäviä etuja: kompakti koko, kevyt, pieni melu, helppo huolto ja esteettisesti miellyttävä ulkonäkö. XJY -pystysuoria monivaiheisia pumppuja käytetään laajasti jokapäiväisessä elämässä, teollisuustuotannossa, maatalouden kastelussa, vedenkäsittelyjärjestelmissä ja muissa peltoissa, jotka vastaavat puhdasta vettä, pehmennettyä vettä ja lievästi syövyttäviä nesteitä (materiaalivaatimusten mukaan) tarpeita.
Mallin kuvaus ja rakennekaavio
| Ei. | Nimi | Ei. | Nimi | Ei. | Nimi |
| 1 | Moottori | 7 | Juoksupyöräväli | 13 | Pumppata |
| 2 | Kytkentä | 8 | Välikammio laakerin kanssa | 14 | Välikammio |
| 3 | Mekaaninen tiiviste | 9 | Sisääntulikammio | 15 | Tiivistysrengas |
| 4 | Päästökammio | 10 | Pumppu | 16 | Solmiotanko |
| 5 | Pumppiakseli | 11 | Liuku - laipassa | 17 | Pohja |
| 6 | Juoksupyörä | 12 | Suojakansi |
Suorituskykyparametrit
| Virtausnopeus | 1.0~110m3/h |
| Pää | 6~305m |
| Voima | 0,37-45 kW |
| Nopeus | 2900 rpm |
| Kaliiperi | DN20 ~ DN100 |
| Nesteen lämpötila | ﹣15 astetta -120 astetta |
| Enintään Ympäristön lämpötila | +45 aste |
| Käyttöpaine | 1,6MPA/4,0MPA |
Pääominaisuudet
Pystysuuntainen ja kompakti rakenne, pieni alueen ammatti ja helppo asennus.
Modulaarinen mekaaninen tiivistirakenne tekee asennuksesta ja ylläpidosta turvallisempaa ja helpompaa, mikä varmistaa mekaanisen tiivisteen luotettavuuden.
Märät komponentit on valmistettu ruostumattomasta teräksestä, joka ei saastuta väliainetta, on pitkä käyttöikä ja houkutteleva ulkonäkö.
Sähkömoottorin akseli on kytketty suoraan ja tarkasti pumppu -akseliin kytkimen kautta.
Matala melu ja vähemmän värähtely.
Standardoitu suunnittelu ja erinomainen universaalisuus.
Sovellukset
Jäähdytysvesijärjestelmä
Vesihuolto: Käytetään toissijaiseen vesihuoltoon korkealla - nousu rakennuksilla, keskitetyillä vesihuoltoilla asuinalueilla ja hotellien ja ostoskeskuksissa sijaitsevien kuumien veden kiertojärjestelmien kanssa.
Teollisuuden nesteen kuljetus: Soveltuu tuotantolinjan paineeseen, jäähdytysjärjestelmän kiertoon ja kattilan veden syöttösovelluksiin elektroniikka-, kemikaali-, elintarvike- ja lääketeollisuudessa. Valmistettu 304/316L: n ruostumattomasta teräksestä, se vastaa ruokaa - -luokka ja korroosio - kestävät vaatimukset.
Ilma - kuntojärjestelmä
Maatalouden kastelu: Käytetään viljelysmaata tiputuskasteluun, sprinklerijärjestelmän paineeseen, hedelmätarhan kasteluun ja kalalammikon ilmastoon ja vesihuoltoon
Vedenkäsittely: Jätevedenkäsittelyssä, puhdasta veden tuotantoa ja meriveden suolanpoistoprojekteja tätä tuotetta käytetään raakavesikuljetukseen, suodatusjärjestelmän paineeseen ja puhtaan veden uudelleenkäyttöön. Sisäisen virtauskanavien kiillottaminen estää epäpuhtauksia ja varmistaa vedenkäsittelytarkkuuden.
Tekniset eritelmät
| Malli |
Moottorivirta (KW) |
Kapasiteetti (m³/h) |
5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10 | 11 | 12 |
| DLF8-20 | 0.75 | Pää (m) | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 |
| DLF8-30 | 1.1 | 31 | 30 | 29 | 28 | 26 | 24 | 23 | 20 | |
| DLF8-40 | 1.5 | 41 | 40 | 39 | 37 | 35 | 32 | 30 | 27 | |
| DLF8-50 | 2.2 | 52 | 50 | 48 | 46 | 44 | 41 | 37 | 34 | |
| DLF8-60 | 2.2 | 62 | 60 | 58 | 55 | 53 | 49 | 45 | 41 | |
| DLF8-80 | 3.0 | 83 | 80 | 78 | 74 | 70 | 65 | 60 | 54 | |
| DLF8-100 | 4.0 | 104 | 100 | 97 | 92 | 88 | 80 | 75 | 68 | |
| DLF8-120 | 4.0 | 125 | 120 | 116 | 110 | 105 | 97 | 90 | 81 | |
| DLF8-140 | 5.5 | 146 | 140 | 136 | 129 | 123 | 113 | 105 | 95 | |
| DLF8-160 | 5.5 | 166 | 160 | 144 | 147 | 140 | 130 | 120 | 108 | |
| DLF8-180 | 7.5 | 187 | 180 | 175 | 166 | 156 | 146 | 135 | 122 | |
| DLF8-200 | 7.5 | 208 | 200 | 194 | 185 | 175 | 162 | 150 | 135 |
Miksi valita xjy - pumppu
Yhden - Stop Pump Solutions -toimittaja XJY - pumpputeollisuus tarjoaa täydellisen elinkaaren palvelun tuen DLF -sarjan keskipakoispystysuoralle monivaiheisille pumpuille, varmistaen, että asiakkaat voivat ostaa ja käyttää niitä luottavaisesti:
Ammattimainen tekninen tiimimme käyttää Fluid Dynamics -simulointiohjelmistoa mallin valinnan optimoimiseksi asiakkaan vaatimusten perusteella, mukaan lukien kuljetusväline (puhdas vesi/syövyttävä neste), virtausnopeus, pää ja asennustila. Tarjoamme yhden - - yhden suunnitteluratkaisun varmistaaksemme, että laiteparametrit vastaavat tarkasti todellisia tarpeita.
Raaka -aineiden hankkimisesta lopulliseen tuotteen toimitukseen tuotteisiin käydään 12 laadun tarkastusprosessia (materiaalitestaus, mittasekoitus, suorituskyvyn testaus ja vuototestaus) varmistaen, että kukin pumppu on ISO9001 -laadunhallintajärjestelmän standardien mukainen.
Yksityiskohtaiset asennusoppaat ja video -opetusohjelmat tarjoavat operaattoreille koulutuksen laitteiden käyttöä, huoltoa ja vianetsintä, varmistaa laitteiden elinkaaren asianmukainen käyttö ja pidentäminen.
Pystysuuntaisessa monivaiheisessa keskipakopumpulla on 18 - kuukauden takuu (moottorin 24 kuukautta) ilmaisilla korjauksilla ja osien vaihtamisella takuusajan aikana. Aidojen osien elinikäinen tarjonta varmistaa pitkäaikaisen, vakaan toiminnan.
Yksi - Pysäytä pystysuuntaiset monivaiheiset pumppujen tehdas Kiinassa
DLF -sarjan pystysuuntainen monivaiheinen keskipakopumppu on korkea - tehokkuusnesteen kuljetuslaite, jonka Xinjiuyang -pumpputeollisuus on kehittänyt edistyneellä tekniikalla ja innovatiivisilla prosesseilla. Tarjoako vakaan veden tarjonta jokapäiväisessä elämässä tai tarkan paineen painikkeet teollisuustuotantolinjoissa, se auttaa asiakkaita vähentämään kustannuksia ja lisäämään tehokkuutta kompaktilla, energialla - tehokkaalla ja luotettavalla suorituskyvyllä. Jos sinulla on kysyttävää tai haluat enemmän tuotetietoja (kuten suorituskykykäyrät, asiakastapaukset ja räätälöityjä ratkaisuja), ota meihin yhteyttä. Tarjoamme sinulle ammattilaisen, yhden - Stop Pump Solutions!
